SUZURI｜トラックボール付きマクロパッド（自作キーボードキット）

お一人様1個まで

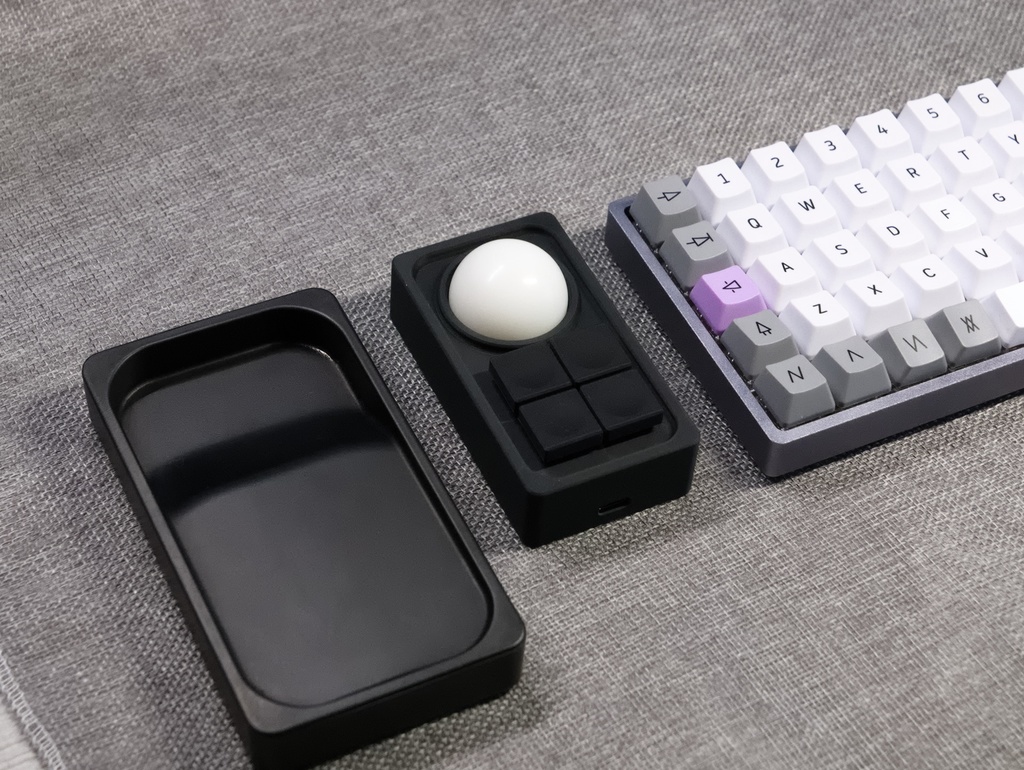

SUZURIは文字通り書道で利用する「すずり」をイメージして作られたトラックボール付きキーボードです。その中でも特に小学生の頃に書道の道具セットに入っていて初めて手にしたような懐かしい感じをイメージしています。 メインのキーボードやマウスの脇に置いて使える、そんなものになれたらいいなと思いながら開発を進めてきました。 ※画像のPreonicと習字用の硯は商品に含みません。

「ギフトとして贈る」とは

SUZURI｜トラックボール付きマクロパッド（自作キーボードキット）
SUZURIは文字通り書道で利用する「すずり」をイメージして作られたトラックボール付きキーボードです。その中でも特に小学生の頃に書道の道具セットに入っていて初めて手にしたような懐かしい感じをイメージしています。 メインのキーボードやマウスの脇に置いて使える、そんなものになれたらいいなと思いながら開発を進めてきました。 ※画像のPreonicと習字用の硯は商品に含みません。

⚠️ 重要：ご購入にあたって

本商品はホビー・学習向けの「組立キット」です。ご購入をもって、下記ビルドガイドの内容（安全上の注意・作業手順・仕様）に同意いただいたものとします。 ビルドガイド： https://note.com/snize/n/n124000b6199b サポート： https://github.com/snize/zmk-keyboard-suzuri ・対象：未成年の方は保護者の監督下で作業してください ・用途：ホビー・学習用（業務・医療・安全用途は不可） ・地域：日本国内専用 組み立てには基本的なはんだ付け技術と電子工作の知識が必要です。自作キーボード初心者の方や、はんだ付けに不安がある方は購入をお控えください。

アーリーバード版について

いわゆる早期割引です。慣れないものでサポートに手が回らなかったりする可能性をご理解頂けたり、一緒に盛り上げてくれる方向けです。Githubのサポートリポジトリで、フィードバックやサポート協力のご協力お願いします。 一定期間が過ぎて私が頒布に慣れるか、一定量ノウハウがたまった時点でアーリーバード版の販売は終了します。

SUZURIの主な仕様

- ベアリング支持でトラックボールの動きだし滑らか - Kailh Choc V2 採用でロープロファイル対応 - BLE接続可 - ただしバッテリー非搭載のため、USB側からの給電が必要 - 手元のモバイルバッテリーではしばらくすると電源供給が止まってしまうため、低電力モードやIOT機器対応あるいはオートパワーオフ機能が無い製品を選ぶ必要があるかもしれません。 - 基本的には有線接続の方がパフォーマンスが良いので、USB接続を推奨 - 低背優先のためのセンサー傾斜配置 - 35mm球使用時、底面からの高さが約39mm - センサー傾斜に伴うY軸方向の精度低下とファームウェアによる補正 - デフォルトキーマップでは、レイヤー１にトラックボールによるスクロールモードを設定 - ZMK Studio対応

🚨 重要な安全注意

・やけど、短絡・感電、発火に注意 ・通電前に必ず短絡の有無を確認。分解・調整はUSBケーブルを抜いた状態で行う ・静電気、切創、小部品の誤飲に注意 発煙・異臭・異常発熱を検知したら即座に給電を停止し、再通電しないでください。

初期不良と対応

・到着時点の欠品・外観破損などは「受領後7日以内」にご連絡ください（未組立・未改造に限る） ・注意事項に反する使用・改造・誤配線・工具の不適切な使用に起因する不具合や損害には対応いたしかねます ・本製品はPL保険加入済みです ・本記載は製造物責任法（PL法）に基づく責任を制限・免除するものではありません

サポート・保証

・本キットは趣味の頒布品であり、サポートはベストエフォートとなります ・サポートは基本的に公開リポジトリ（https://github.com/snize/zmk-keyboard-suzuri）上で行われます ・個人情報など含む場合はBoothのショップメッセージを利用します 免責事項： 本製品は、適切な知識と技術を持つ方、または保護者の監督下での使用を前提としています。 不適切な使用による事故・損害について、当方は責任を負いかねます。 本製品の使用または使用不能により生じたいかなる損害（データ損失、作業の中断、第三者からの請求等）についても、当方は責任を負いません。ただし、製造物責任法に基づく責任（設計・製造・警告の欠陥により生じた人身または財産への被害）については、この免責条項にかかわらず法の定める範囲で責任を負います。

SUZURIベースキットに含まれる部品

・ 本体ケース x 1 (家庭用の3Dプリンタで出力) ・ 基板カバー x 1 (家庭用の3Dプリンタで出力) ・ メイン基板 x 1 ・ スイッチ基板 x 1 ・ ベアリングシャフト x 3 ・ タクトスイッチ x 2 ・ 配線用ワイヤー 22AWG(太い) x 4 ・ 配線用ワイヤー 28AWG(細い) x 6 ・ ネジ(短い) x 4 ・ ネジ(長い) x 4 ・ ダイオード x 4 ・ キースイッチソケット x 4

別途必要な部品

・ SEIBOKU https://bulblub.booth.pm/items/6363907 ・ PMW3610+レンズ ・ キーキャップ x 4 ・ ChocV2 キースイッチ x 4 ・ トラックボール ・ ベアリング x 3 ・ Seeed Studio XIAO nRF52840 ・ 高さ2.5mm ピンヘッダ(XIAO nRF52840に付属) ・ 仮止め用テープ
