電池昇圧モジュール TON（頓）
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定DIYキット支払いから発送までの日数：7日以内¥ 1,500
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定[受注生産] 完成品支払いから発送までの日数：7日以内¥ 3,000
- 物販商品（自宅から発送）あんしんBOOTHパックで配送予定3Dプリントケース支払いから発送までの日数：7日以内¥ 500
- ダウンロード商品ケースデータ（STEP）¥ 500
自分のキーボード設計の途中で、リポバッテリーを使用しない電源設計の検証用サイドプロジェクトとして汎用的な電池昇圧モジュール制作しました。コンパクトさを優先し、長時間駆動や高効率よりも省スペース性を重視しています。すでに頒布している他のサイドプロジェクトや、電子工作・自作キーボード用途でも活用いただけます。 ビルドガイド： https://note.com/snize/n/nd1c49c3cc8ac 動作確認テスト： https://note.com/snize/n/n5566b24e76a6 SNSなどでポストする時は、#bm_ton を含めていただけると嬉しいです！
特徴
- 単4アルカリ乾電池1本を昇圧して3.3Vを出力 - 接続先機器のUSB給電時などに、TON側への逆流を抑制する構成を採用（ショットキーバリアダイオードよりも低損失なICを採用） - ソフトスタート対応（XCL103の機能を活用） - TON側のスイッチでオフにすると消費電力がほぼ 0 - 過放電防止機能非搭載（構成の簡素化と小型化を優先） - 細い電源ワイヤー向け断線予防のストレインリリーフ有
注意点
DCDCコンバータで3.3Vに昇圧するためリポバッテリーを想定した残量表示は正しい値を示さないのでご注意ください。ZMKの場合、CONFIG_ZMK_BATTERY_REPORTING=nにしていただくのがおすすめです。 本製品はホビー用途・電子工作用途を想定しています。安全性が強く求められる用途や、完成消費者製品への組み込みは想定していません。電池の取り扱い、極性確認、配線確認、導通確認などはご自身で実施してください。本製品は1.5V単4乾電池（アルカリ・マンガン）専用です。過放電防止機能がないため充電池（ニッケル水素等）は過放電・電池反転により発熱・液漏れの原因となります。リチウム電池は過電圧により故障・発熱の原因となります。いずれも使用しないでください。またVカットのバリ取りなどの仕上げも行っていません。予めご了承ください。 リポバッテリーから乾電池駆動への移行をお試しになる場合など、すでにリポバッテリーが接続されたキーボードに本製品をつなぐときは、必ず先にリポバッテリーを取り外してください。リポバッテリーを残したまま本製品をつなぐと、2つの電源が同じ電源ラインに並列につながり、発熱・発火の原因となります。
主な変更点
- 1.0｜最初のバージョン
DIYキットに含まれるもの

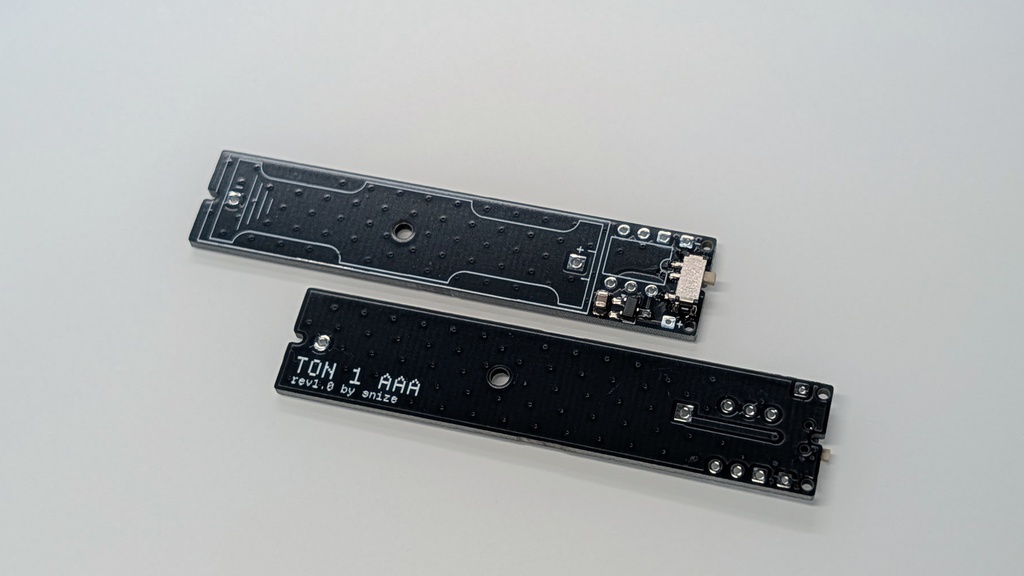

1. 基板 2. AAA電池ボックス（ネジ穴加工済み） 3. 基板固定用樹脂用ネジ 4. スライドスイッチ（実装済み） 5. 逆流防止IC（実装済み） 6. 積層セラミックコンデンサ（実装済み）
DIYキットに含まれないもの
1. 昇圧モジュール（XCL103使用3.3V出力昇圧DCDCコンバーターキット） 2. その他[DIYキットに含まれるもの]に記載がないもの
完成品にふくまれるもの

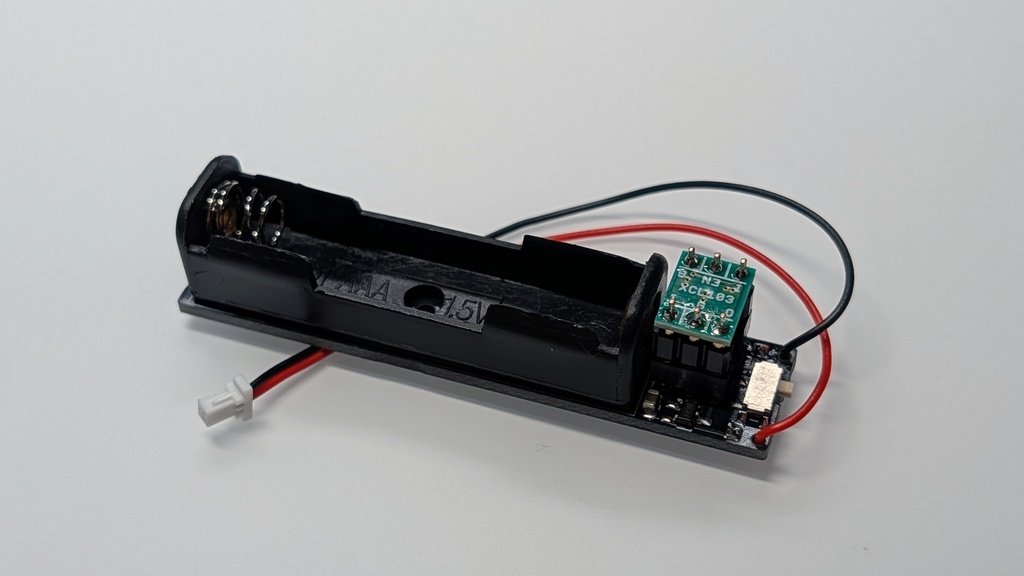

DIYキットに含まれるものすべてと、昇圧モジュール（XCL103使用3.3V出力昇圧DCDCコンバーターキット）と電池ボックスが実装された状態でお届けします。
昇圧モジュールについて
秋月電子通商で販売されている XCL103使用3.3V出力昇圧DCDCコンバーターキット を前提に設計しています。 DIYキットには付属しません。別途ご用意ください。 指定以外の昇圧モジュールを使用した場合の動作・安全性は保証しません。 https://akizukidenshi.com/catalog/g/g115097/ 完成品には昇圧モジュールが実装済みです。購入後、購入履歴からメッセージで水平配置か垂直配置かを指定できます。24時間以内に指定がない場合水平配置で制作します。
多く必要な場合
大量購入があった場合に在庫切れなど捌ききれないので購入数上限を設定させて頂いておりますが、ご自身のでの使用に限り追加購入頂けるようにすることも検討しておりますのでその際はBoothのメッセージ機能よりお声掛けください。
専用3Dプリントケースおよびケースデータについて

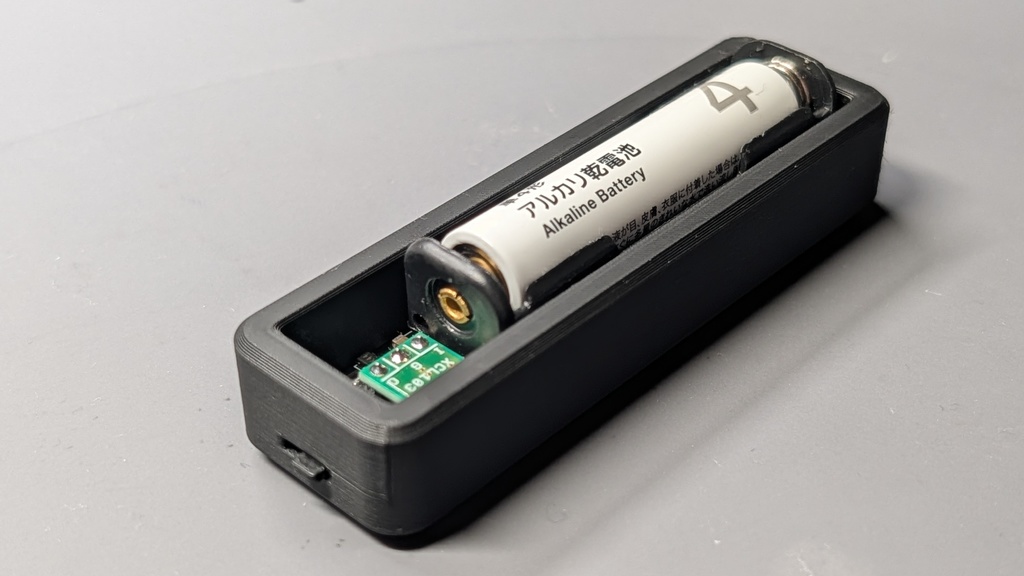

TONモジュール専用の3DプリントPLA製ケースと、ご自身で出力・改変いただけるケースデータ（STEP形式）をご用意しています。これらに関する固有の注意事項および利用条件は以下の通りです。下部の「利用規約および免責事項」と併せてご確認ください。 3Dプリントケースに関する安全上の注意・免責事項 - 熱に対する注意：通電中はモジュール本体の部品が高温になる可能性があります。販売する物理ケース、およびご自身でプリントされるケースは、材質や使用環境によって熱変形や軟化を起こす可能性があります。十分な安全確認の上、ご自身の責任においてご使用ください。 - 造形品質とサポート：3Dプリントの特性上、販売する物理ケースには特有の積層痕、バリ、若干の寸法誤差等が生じます。また、データ購入者様ご自身のプリンターでの出力トラブルやスライサー設定等のサポートは行っておりません。 ケースデータ（STEP）のライセンスと利用規約 本データをダウンロードまたは購入された時点で、以下の条件に同意したものとみなします。これらに違反する行為は固く禁止いたします。 - データのライセンス：本データ自体の取り扱いは「CC BY-NC（表示 - 非営利）」とします。個人利用目的でのデータ改変や、改変データの非営利目的での公開・シェアは自由です。※公開時はオリジナル（TON）へのクレジット表記をお願いします。 - 禁止事項（商用利用の禁止）：本データおよび改変データから出力した「物理的なケース（立体物）」の販売、およびデータ自体の有償販売・再配布等の商用利用。
利用規約および免責事項
1. 保証の制限 本製品は研究・試作を目的とした同人ハードウェアであり、特定目的への適合性や商業的な品質・安全性について保証するものではありません。 初期不良（基板の断線、部品の欠損等）については、商品到着後14日以内にご連絡いただいた場合に限り、交換または返金にて対応いたします。ただし、お客様自身でのハンダ付けや改造後の不具合については対象外とさせていただきます。 2. 損害賠償責任の制限 本製品の使用または使用不能から生ずる損害（事業利益の損失、事業の中断、データの消失等を含む）に関して、当方は一切の責任を負わないものとします。 ただし、当方に故意または重大な過失がある場合、および消費者契約法等の強行法規により免責が認められない場合はこの限りではありません。 また、当方が責任を負う場合であっても、その賠償額は本製品の購入金額を上限とします。 3. 用途の制限 本製品はホビー用途およびプロトタイピングを想定しています。人命に関わる医療機器、公共システム等の高度な信頼性が要求される用途には絶対に使用しないでください。 4. 安全上の注意 本製品は、開発者が実験的に製作したものであり、一般的な・家電製品のような安全対策筐体や保護回路を持たない場合があります。 過電圧、静電気、逆接続などの不適切な取り扱いにより、故障や発熱・発火等の事故が発生する可能性があります。 また、基板のエッジ（端面）が鋭利な場合がありますので、取り扱いには十分ご注意ください。通電中は部品が高温になる可能性があります。子供やペットの手の届かない場所で保管・使用してください。 5. サポート 本製品は趣味で制作されたものであるため、サポートは提供しておりません。ご質問やご相談には可能な限り対応いたしますが、対応を保証するものではありません。購入者からの問い合わせやクレームに関しては、誠意を持って対応いたしますが、対応範囲は当方の裁量により決定いたします。
